Загрузка Ил-76 для парашютного десантирования


Схема загрузки Ил-76

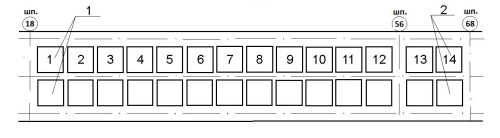

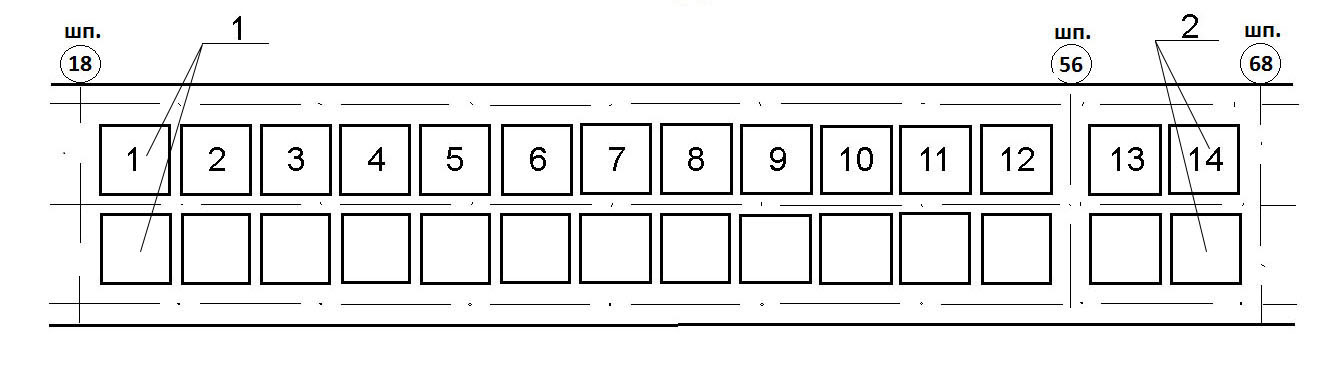

Рис. 1

Типовая схема установки платформ ПГС-1500СК в самолете Ил-76:
1 – платформа ПГС1500СК; 2 – дополнительные платформы ПГС1500СК на рампе.

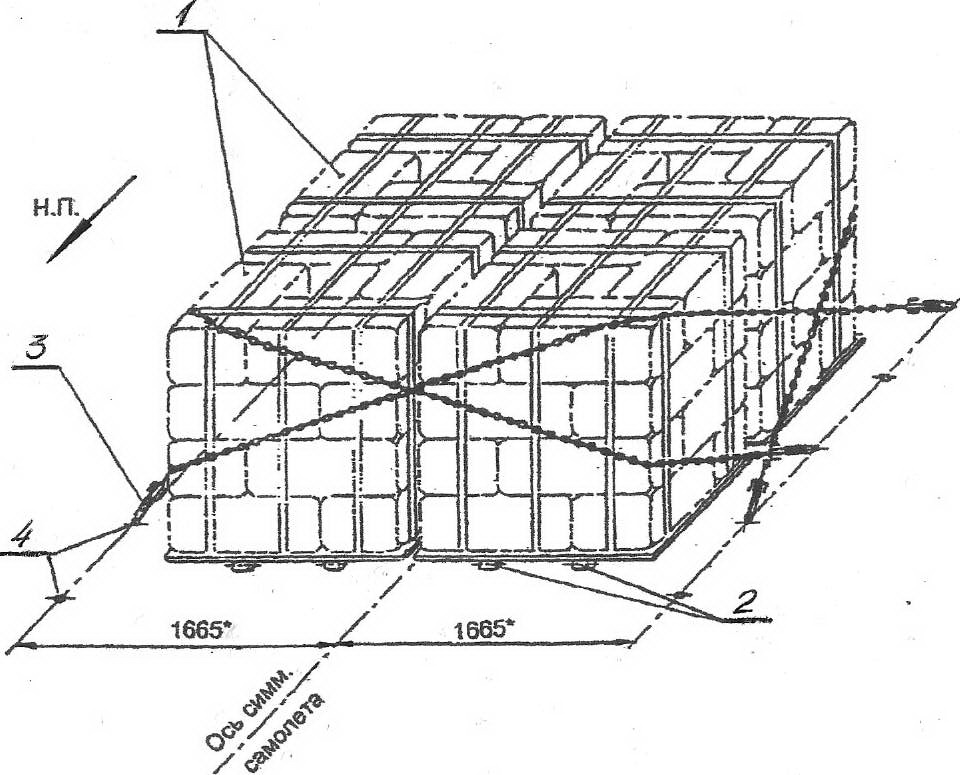

Рис. 2
 
 
 
Типовая схема установки дополнительной швартовки платформ ПГС-1500СК в самолете Ил-76:
1 – платформа ПГС1500СК; 2 – НДО76-010.003; 3 – замок 1.7601.96.06.250.003; 4 – швартовочный узел на грузовом полу.

 

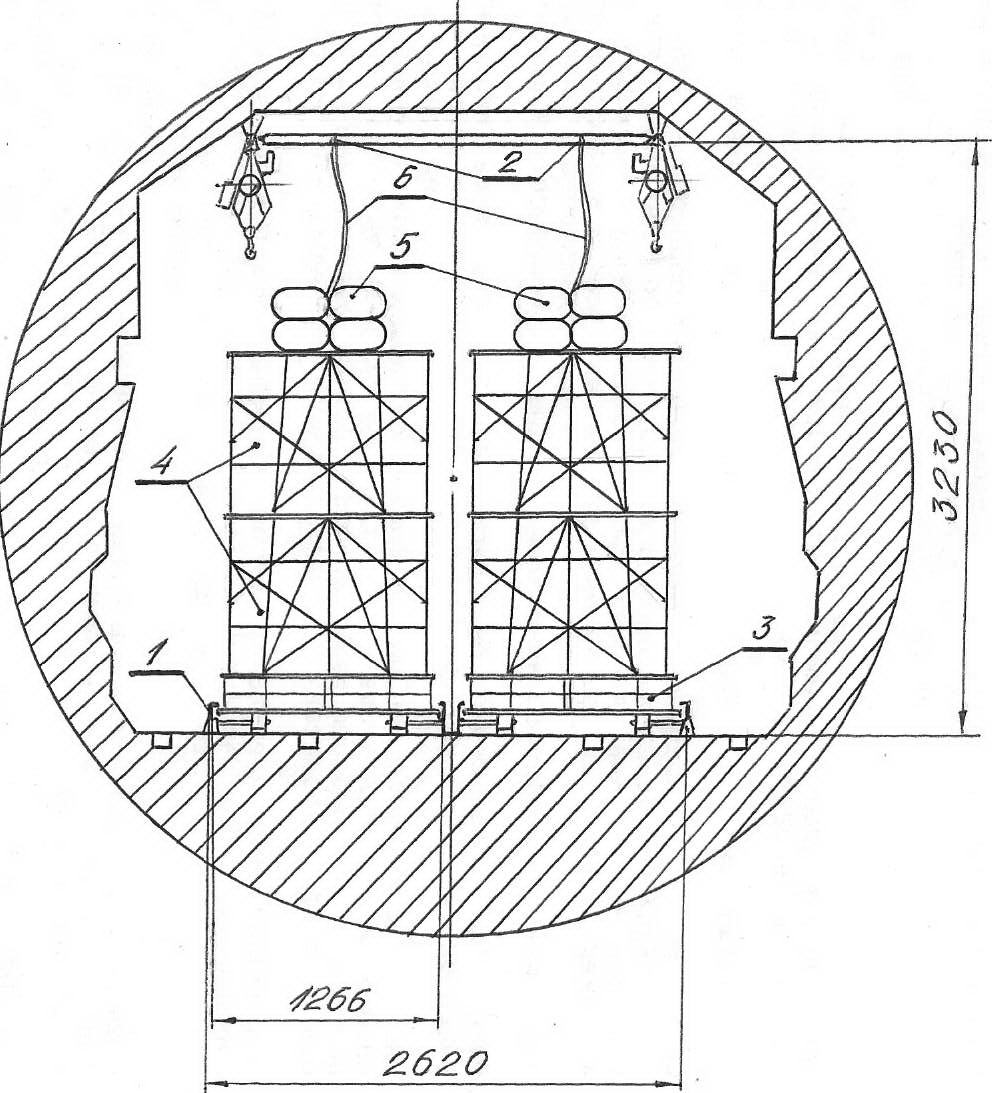

Рис. 3
 
 
 
 
 
Установка платформ ПГС-1500СК в самолете Ил-76:
1 – НДО76-010.003; 2 – тросы ПРП; 3 – платформа ПГС1500СК; 4 – груз;
5 – парашютная система; 6 — удлинители тросов ПРП.
